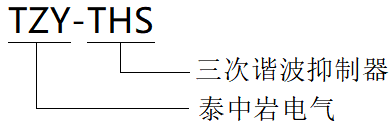

TZY-THS三次谐波抑制器
添加时间:2022-02-21
浏览次数:2265
在我国电力系统,特别是35KV以下的配电网中,运行着大量的电磁式电压互感器,电磁式电压互感器具有非线性的电磁特性,它们与电网内的容性元件在参数匹配时就会发生铁磁谐振,产生极高的铁磁谐振过电压。在过电压发生时,由于互感器的铁芯饱和导致互感器的励磁电流大大增加,严重时达到正常励磁电流的百倍以上,从而引起电压互感器熔断器熔断、喷油、烧毁甚至爆炸,严重威胁电网的运行。
目前电网中都是采用在电压互感器的一次中性点接入一次消谐器,限制铁磁谐振过电压,但在运行中又经常会发现,加装一次消谐器后出现PT二次电压不平衡现象,而拆除了一次消谐器后二次电压不平衡现象基本就会消失。经过详细的现场测量和计算分析,发现产生这一现象的根本原因就是电网中存在的三次谐波,通过互感器的感抗公式(XL=2πf)我们可以得知,当频率越高时互感器的阻抗越大,这样三只互感器的感抗差别也就越大,当三次谐波电流流过互感器励磁绕组和一次消谐器,由于阻抗不同,所以产生了中性点位移电压,从而导致了三相电压不平衡现象。
为了解决上述问题,河北泰中岩电气设备科技有限公司经过多年研究,研发出产品TZY-THS电压互感器三次谐波抑制器,抑制器采用美国微星公司的高运算速度CPU作为核心处理元件,结合现代电力电子控制技术,可以有效地抑制三次谐波电流对电压互感器的影响,解决电压互感器安装一次消谐器后三相电压不平衡问题。
3.1工作环境条件
3.1.1 环境温度:-40~+65℃;
3.1.2 海拔高度:小于5000米;
3.1.3 地震烈度:小于8度;
3.1.4 相对湿度:不大于95%,无凝露;
3.1.5 大气压力:80~110kPa;
3.1.6 其它条件:装置周围的空气中不应含有带酸、碱腐蚀或爆炸性的物质,且具有防雷、雨、雪设施。
3.2额定电气参数
3.2.1 工作电源: 内部自带(低功耗设计,寿命大于20年);
3.2.2 额定输入电压: 100V ;
3.2.3 频 率: 小于等于150HZ。
3.3 过载能力
3.3.1 1.2倍额定输入电压可长期工作;
3.3.2 1.5倍额定输入电压允许2小时。
