电力变压器铁芯两点或多点接地时，铁芯内部会产生环流，引起局部过热甚至造成铁芯局部烧损，熔断接地片，进而导致铁芯电位悬浮，产生放电性故障，严重威胁变压器运行，因此实时监测变压器铁芯及夹件接地电流尤为重要。

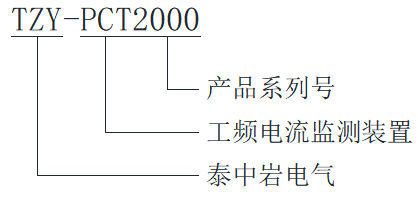

TZY-PCT2000工频电流监测装置，由传感器、数据采集、处理模块和通讯模块组成，用于采集电力变压器工频接地电流信号，可实现对电力变压器的铁心、夹件接地电流信号的带电巡检或户外长期在线监测。传感器采用开口方式，外壳应用多层屏蔽，抗干扰能力强，精度高，组装方式为螺钉连接，能够实现在变压器带电运行的条件下迅速拆装，简便易用。

TZY-PCT2000工频电流监测装置通过RS-485总线实现对接地电流信号的数字化，并按照MODBUS/RTU标准通讯协议上传至变电站的后台监测主机。

3.1工作条件 ：

运行环境：-40～85℃

相对湿度：5～95%（无冷凝）

大气压力：80kPa～110kPa

防护等级： IP65

安装方式：开口

3.2设备尺寸 ：

外形尺寸（宽×高×深）： 144×82×134mm

开口尺寸 50×20mm

重量：2.3kg

3.3工频接地电流信号：

供电电源：DC 24V，50mA

测量范围：2mA～12A

全量程非线性误差：5%
